国家高电压计量站高压电机移动式能效计量检测平台

  • 浏览次数:22939次
  • 发布时间:2015/6/18 17:36:43
  • 作者:银河电气

国家高电压计量站高压电机移动式能效计量检测平台简介

国家高电压计量站

  国家高电压计量站高压电机移动式能效计量检测平台是我国首台高压电机现场计量检测平台,即可以完成电机能效现场计量,也能用于电机试验系统中的变频电量的现场校准。高压电机移动式能效计量检测平台的投入,极大提高了电机能效现场的效率,也给企业减轻了负担,进一步扩大抽检范围,也为了方便电机企业。

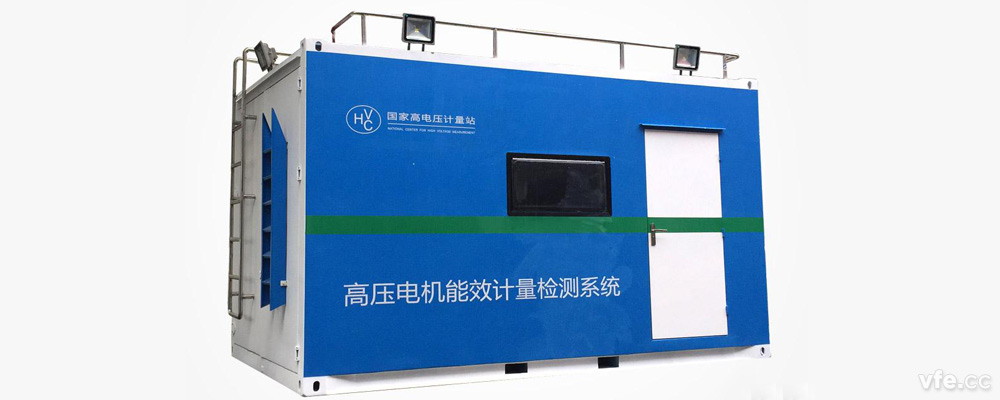

国家高电压计量站高压电机移动式能效计量检测平台

  高压电机移动式能效计量检测平台采用特殊设备集装箱进行定制,可以满足吊装、长途运输、减震、箱内办公、安全防护、照明、空调、消防、内部设备供电、试验区视频监控等各项功能。

高压电机移动式能效计量检测平台内景

国家高电压计量站高压电机移动式能效计量检测平台内景1

国家高电压计量站高压电机移动式能效计量检测平台内景2

高压电机移动式能效计量检测平台系统原理框图

国家高电压计量站高压电机移动式能效计量检测平台系统原理图

国家高电压计量站高压电机移动式能效计量检测平台系统原理框图

  该高压电机移动式能效计量检测平台包括WP4000变频功率分析仪SP系列变频功率传感器、试验操控电脑、现场环境监控系统及办公打印机,在操控台可以完成整个试验数据的读取、开关的控制以及试验报表的生成等。整个平台安装于可移动特殊集装箱,可方便的用于电机能效现场评测,也能用于电机试验系统中的变频电量传感器、变频电量分析仪的现场校准。在帮助电机企业对产品能效把关的同时,还可以为电机企业的电机试验测试系统进行现场校准。

高压电机移动式能效计量检测平台主要测试设备配置表

测点 设备名称 型号 数量 备注
SP1 变频功率传感器 SP103201C 3

变频功率分析仪 WP4000 1
