国家海上风电重点实验室并网变压器测试系统

  • 浏览次数:22239次
  • 发布时间:2015/6/24 17:10:40
  • 作者:银河电气

海上风力发电技术与检测国家重点实验室简介

海上风力发电技术与检测国家重点实验室

  海上风力发电技术与检测国家重点实验室是由国家科技部授牌,是我国唯一一个海上风电重点实验室,可以为3.3kV/8MW中压永磁风力发电机、风电变流器、并网变压器等提供型式试验和出厂试验,2010年为我国第一台5MW永磁直驱海上风力发电机试验提供了全方位的性能检测服务,有力推动了我国风电技术发展达到国际先进水平。该试验台除了满足海上风电电机、变流器检测之外,也可对并网变压器的性能进行全面测试。

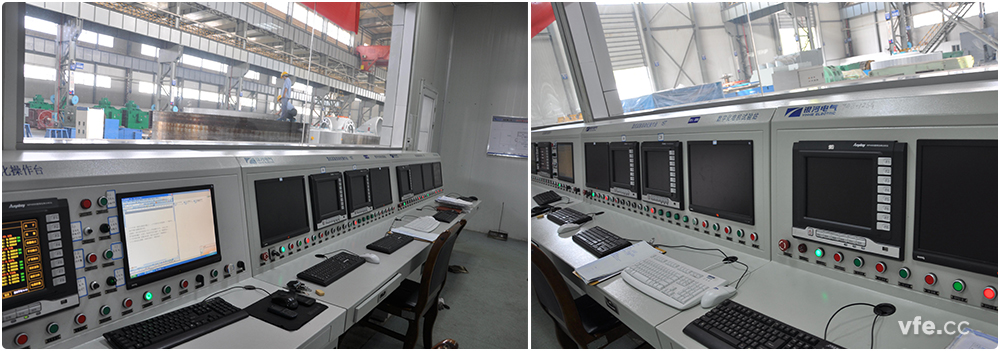

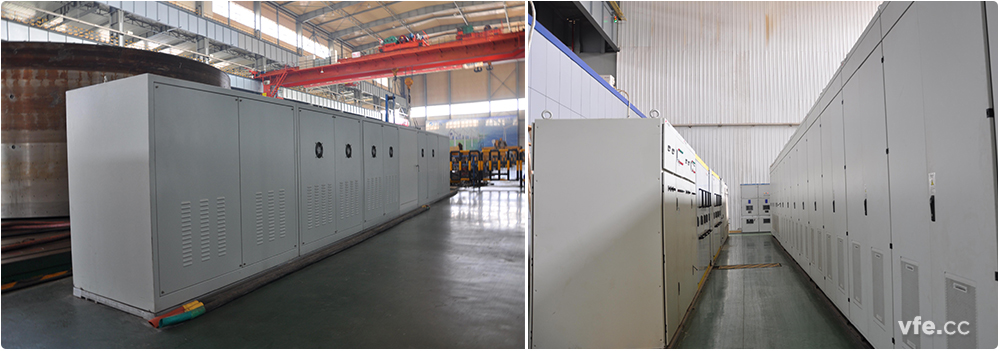

并网变压器测试系统现场图片

并网变压器测试系统现场图片

并网变压器测试系统现场图片

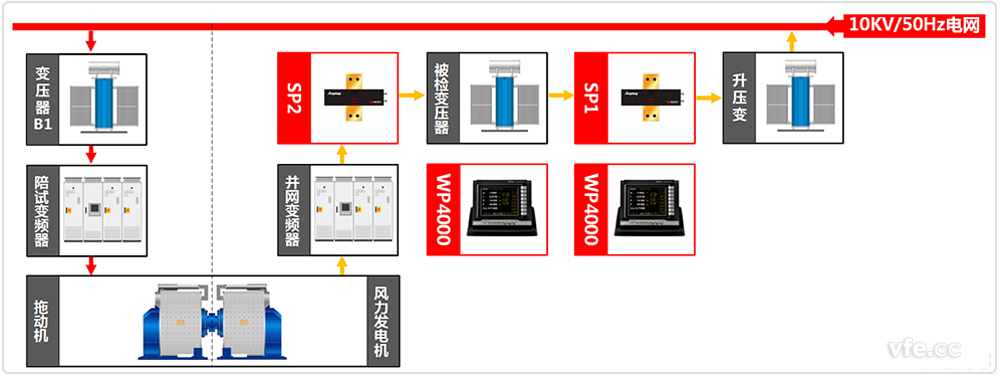

并网变压器测试系统原理图

并网变压器测试系统原理图

并网变压器测试系统原理图

  并网变频器输出3.3kV,SP2测点测量被检变压器的输入电参数,SP1测点测量被检变压器的输出电参数,通过升压变并网。被检变压器输入输出端均配置6台(超过2000A时两台并联使用)SP103202C型变频功率传感器和两台WP4000变频功率分析仪本系统可以满足额定电压为3.3kV、6.6kV以及10kV并网变压器的测试,最大电流测量能力为4000A(短时可达8000A),可以满足大部分并网变压器的测试要求。

变压器测试系统设备表

测点 设备名称 型号 数量 备注
SP1 变频功率传感器 SP103202C 6 额定电流2000A以上时并联使用
SP2 变频功率传感器 SP103202C 6 额定电流2000A以上时并联使用

变频功率分析仪 WP4000 2
