产品概述

一概述

　　DC系列分布式I/O子站是基于前端数字化理念的DMC300分布式测控系统的重要组成部分，主要用于工业现场的各种开关控制及开关、辅助触点等的回检或其它低速各种开关量的检测，可作为各类远程监控系统的终端。

　　DC系列分布式I/O子站的输入、输出、电源、通讯线路之间均建立了高可靠的电气隔离，确保子站的安全使用，并可有效的抑制各种电磁干扰。

　　通讯系统采用光纤传输，具有最强的抗干扰能力。

　　每个DC系列分布式I/O子站包含独立的电源、通讯系统及微处理器，每个子站的独立性较强，一个子站损坏并不影响其它任何子站的正常运行。

二原理框图

　　DC系列分布式I/O子站的工作原理如下图所示：



选型及应用

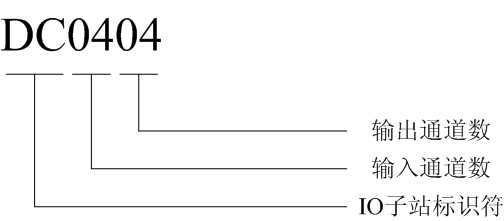

一命名规则

4通道开关量检测4通道继电器控制模块：

二常用子站列表



性能参数

一电气隔离

　　输入信号与电源之间1500Vrms隔离；
　　光纤输出与输入及电源之间110kV隔离。

二电磁兼容性

　　数字量传输，具有较强的抗干扰能力。
　　当输出采用光纤传输时，传输不受电磁干扰的影响。

三独立性

　　各子站使用独立的电源、通讯系统及微处理器，每个子站的独立性强，一个子站损坏不影响其它任何子站的正常运行。
　　主机可实时显示在线终端，对故障终端提示故障信息。

四通讯协议

　　采用独有的、适用于同步高速采样的AnyBus异步串行通讯协议。

---

产品相关应用：

分布式电源管理系统方案
