一DM系列分布式测试子站概述
DM系列分布式测试子站是基于前端数字化理念的DMC300分布式测控系统的重要组成部分，用于实现DMC300分布式测控系统的数据采集功能。
DM系列分布式测试子站主要包括双通道的电量测试子站、4～20mA等标准模拟量信号测量子站、脉冲频率测量子站及温度、湿度测量子站等等。
二DM系列分布式测试子站原理框图
下图为其通用的原理框图：
图1 DM系列分布式测试子站原理框图
一DM系列分布式测试子站应用
1、采用DMC300分布式测控系统的各类子站可构成大型的测控系统，用于实现工业现场的DCS测控需要；
2、可采用单一或少量子站加上必要的附件及上位机软件替代各种专业仪器，如：
一台DM4032温度测试子站及少量附件和上位机软件可实现8路温度巡检仪；
一台DM4022频率测量子站及少量附件和上位机软件可实现转速计及扭矩仪；
一台DM4105-2三相电压测试子站及少量附件和上位机软件可实现电网电压监视仪等等。
二DM系列分布式测试子站常用型号
型号：DM4021
名称：单通道频率测试子站
信号类型：交流信号或直流脉动信号
频率范围：0.1Hz~50kHz
幅值范围：2Vpp~30Vpp
精度：0.02%rd
型号：DM4022
名称：双通道频率测试子站
信号类型：方波信号或直流脉动信号
频率范围：0.1Hz~50kHz
幅值范围：5Vpp~30Vpp
精度：0.02%rd
型号：DM4024
名称：四通道频率测试子站
信号类型：交流信号或直流脉动信号
频率范围：0.1Hz~50kHz
幅值范围：2Vpp~30Vpp
精度：0.02%rd
型号：DM4031
名称：四通道温度测试子站
信号类型：PT100
温度范围：-40℃~400℃
精度：±（0.1%rd+0.5℃)
型号：DM4032
名称：八通道温度测试子站
信号类型：PT100
温度范围：-40℃~400℃
精度：±（0.1%rd+0.5℃）
型号：DM4041
信号类型：4~20mA、0~20mA、0~5V
精度：0.1%rd±0.1%fs
型号：DM4042
名称：八通道4~20mA测试子站
信号类型：4~20mA、0~20mA、0~5V
精度：0.1%rd±0.1%fs
型号：DM4101-1
名称：直流功率测试子站
电压准确测量范围：3V~750V
电流准确测量范围：4mA~1A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4101-2
名称：直流功率测试子站
电压准确测量范围：3V~750V
电流准确测量范围：25mA~6A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4101-3
名称：直流功率测试子站
电压准确测量范围：3V~750V
电流准确测量范围：1mV~250mV
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4102-1
名称：直流功率测试子站
电压准确测量范围：6V~1500V
电流准确测量范围：4mA~1A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4102-2
名称：直流功率测试子站
电压准确测量范围：6V~1500V
电流准确测量范围：25mA~6A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4102-3
名称：直流功率测试子站
电压准确测量范围：6V~1500V
电流准确测量范围：1mV~250mV
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4103-1
名称：交流功率测试子站
频率范围：5~400Hz
电压准确测量范围：4V~1000V
电流准确测量范围：4mA~1A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4103-2
名称：交流功率测试子站
频率范围：5~400Hz
电压准确测量范围：4V~1000V
电流准确测量范围：25mA~6A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4104-1
名称：交流功率测试子站
频率范围：5~400Hz
电压准确测量范围：0.5V~120V
电流准确测量范围：4mA~1A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs
型号：DM4104-2
名称：交流功率测试子站
频率范围：5~400Hz
电压准确测量范围：0.5V~120V
电流准确测量范围：25mA~6A
电压/电流测量精度：0.1%rd±0.1%fs
功率测量精度：0.2%rd±0.2%fs

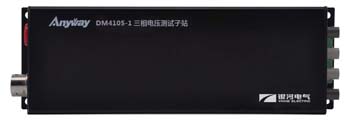

型号：DM4105-1
名称：三相电压测试子站
频率范围：5~400Hz
电压准确测量范围：0.5V~120V
电压测量精度：0.1%rd±0.1%fs
型号：DM4105-2
名称：三相电压测试子站
频率范围：5~400Hz
电压准确测量范围：4V~1000V
电压测量精度：0.1%rd±0.1%fs
型号：DM4107-1
名称：三相电流测试子站
频率范围：5~400Hz
电流准确测量范围：4mA~1A
电流测量精度：0.1%rd±0.1%fs
型号：DM4107-2
名称：三相电流测试子站
频率范围：5~400Hz
电流准确测量范围：25mA~6A
电流测量精度：0.1%rd±0.1%fs
一电气隔离
输入信号与电源之间1500Vrms隔离；
输入与RS485输出接口之间1500Vrms隔离；
电源与RS485输出接口之间1500Vrms隔离；
光纤输出与输入及电源之间110kV隔离。
二电磁兼容性
数字量传输，具有较强的抗干扰能力。
当输出采用光纤传输时，传输不受电磁干扰的影响。
三独立性
各子站使用独立的电源、通讯系统及微处理器，每个子站的独立性强，一个子站损坏不影响其它任何子站的正常运行。
主机可实时显示在线终端，对故障终端提示故障信息。
四通讯协议
采用独有的、适用于同步高速采样的AnyBus异步串行通讯协议。单通道最高采样频率可达100kHz。即便是100个通道同步采样，采样频率也可达1000Hz以上。
